ASSA 2000 lukukomplekt

ASSA 2000 lukukomplekt

ASSA 2000 südamikuta lukukomplekt.

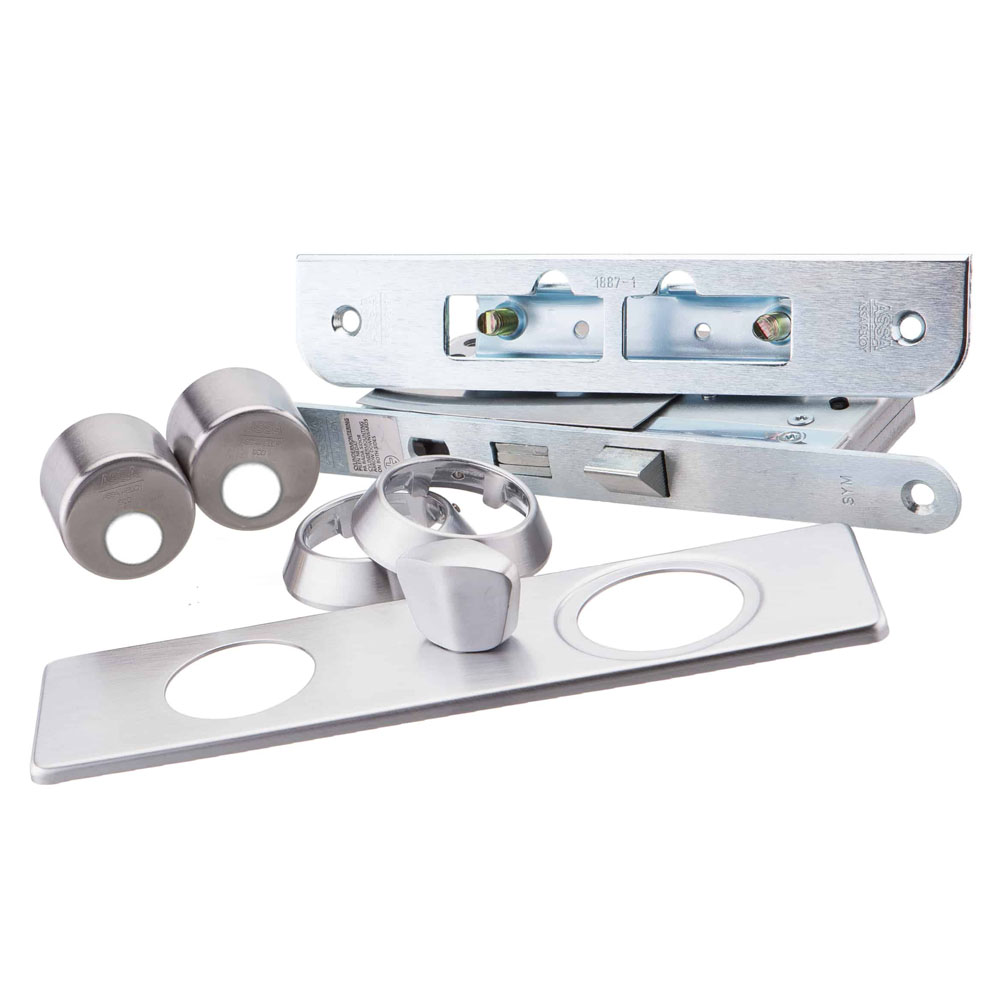

Komplekti kuuluvad:

• lukuraam 2000
• vasturaud 1887-1
• südamiku kattekomplekt 3212
• väändenupuga küljekatteplaat 4294-60

Enne luku paigaldamist kontrollige, kas uks töötab korrektselt. Kui soovite uksele panna tihendid, tuleb seda teha enne lukupaigaldust.

1. Märgi lukuraami otsaplaadi kontuur ukselehe lukupoolsele servale ja tee 3 mm süvis. Tee süvis lukuraami jaoks (pikkusega 170 mm ja sügavusega 78 mm). Märgi südamiku ava keskpunkt B ja lingi ava keskpunkt C (keskpunktide kaugus otsaplaadi servast 50 mm, omavaheline kaugus 111 mm) ning puuri läbimõõduga 42 mm avad läbi ukse. Esmapaigaldaja võiks alguses puurida väiksema läbimõõduga ava C lingi jaoks ning kontrollida ava tsentri õigsust (lingi kara keskpunkt langeb kokku puuritava ava keskpunktiga). Ava C keskpunktist on hõlbus märkida ka südamikuava keskpunkt B (111 mm üles). Võib kasutada ka sablooni.
2. Väändenupule tee ava läbimõõduga 24 mm ainult sissepoole, kasutades komplektis olevat puidupuuri.
3. Pane lukuraam süvisesse ja kinnita kruvidega otsaplaat. Lukuraam peab mahtuma süvisesse vabalt, seda ei tohi mingil juhul sinna jõuga suruda või lüüa. Süvis peab olema paralleelne ukse pinnaga.
4. Jälgi, et lukuraamis asuv ristikujuline südamike ühenduskoht oleks suunatud mõlemalt poolt teravikuga alla.
5. Võta seespoolselt lukusüdamikult lukustusniplit sisse surudes hülss maha ja monteeri südamikud paigale. NB! Välimisel südamikul peab olema hülss peal. Ust läbivad kinnituskruvid keeratakse seespoolsest lukusüdamikust välimisse. Paksema kui 60 mm ukse puhul läheb vaja südamikupikendusi ja pikemaid polte. Müüakse eraldi.
6. Kontrolli luku tööd. Pane seespoolse lukusüdamiku kinnituspoltidele kaitsekorgid peale. Vasakpoolse korgi kohalesurumiseks tuleb võti lukusüdamikus keerata “kell 2” asendisse, parempoolsel korgil “kell 10” asendisse. Twin südamiku puhul tuleb võtit keerata korkidega samas suunas: vasakpoolse korgi kohalepanemiseks “kell 9” asendisse, parempoolsel “kell 1” asendisse. Korkide kohalesurumiseks tuleb võtit eelnimetatud positsioonis pisut liigutada.
7. Aseta seespoolsele lukusüdamikule hülss peale.
8. Aseta plastmassrõngad väändenupu kara otstesse. Rõngad peavad jääma üks vastu lukuraami, teine vastu väändenuppu, vältimaks kara liikumist tööprotsessis. Vajadusel (kui väändenupp peale katteplaadi paigaldamist jääb pingesse) lõika kara lühemaks: see võib ukse külgtasapinnast välja ulatuda max 25 mm. Pane paigale katteplaat. Kui soovid plaati ka väljapoole, tuleb see eraldi juurde osta.
9. Kinnita südamikele katterõngad. Kui südamik jääb katterõnga sisse, vaheta kaupluses rõngas õhema vastu.
10. Paigalda ukselingid. Ust läbivate kinnituspoltide pead peavad jääma sissepoole. Vajadusel lõika ukselingi kara ja kinnituspoldid lühemaks: lingikara peaks mõlemalt poolt ukse külgtasapinnast välja ulatuma 20-30 mm. Vasturaud tuleb paigaldada nii, et lukukeel ei toetuks lukustatud asendis mingil juhul vasturaua peale. Eriti oluline on see konkskeelega lukkudel. Lukukeel peab liikuma sama takistamatult kui lahtise ukse korral.
